PCIe bifurcation 通常被翻译为 PCIe 通道拆分或分叉。它解决的问题很直接：一组来自 CPU 或芯片组的 PCIe Lane，到底应该作为一个宽链路使用，还是拆成多个窄链路分给不同设备。
例如，一组 16 条 PCIe Lane 可以配置成 x16，也可以拆成 x8+x8，或者拆成 x8+x4+x4。这就是主板上“一个显卡插槽跑满 x16”“两个显卡插槽各跑 x8”“一条显卡加两个 CPU 直连 M.2”的底层基础。
PCIe Lane 是什么
PCIe 是串行总线。每个 Lane 由一组差分信号组成，可以理解为一条独立的高速数据通道。多个 Lane 绑定在一起后，就形成了更宽的链路：
| 链路宽度 | 常见用途 |
|---|---|
x1 |
网卡、声卡、采集卡、USB 扩展卡 |
x4 |
NVMe SSD、部分高速扩展卡 |
x8 |
第二条显卡插槽、RAID 卡、网卡 |
x16 |
主显卡插槽 |
PCIe 链路宽度通常按 2 的幂增长，所以常见的是 x1、x2、x4、x8、x16。消费级主板上最常见的是 x1、x4、x8 和 x16。
需要注意的是，物理插槽长度不等于实际链路宽度。一个看起来是 x16 的长插槽，实际可能只接了 x4 或 x8；一个 M.2 插槽通常是 x4，但它也要看是接 CPU 还是接芯片组。
bifurcation 在什么时候发生
PCIe 设备初始化大致可以分成几个阶段：
- 确定 PCIe bifurcation，也就是决定通道如何拆分。
- Root Port Training，训练链路速度和宽度。
- PCI 枚举，让系统发现各个设备。
- 设置 PCIe 相关特性，例如电源管理、错误报告和超时控制。
bifurcation 发生得很早。因为系统必须先知道一组 Lane 是一个 x16，还是两个 x8，或者几个 x4，后续 Training 和设备枚举才知道该按几个 Root Port 去处理。
如果 bifurcation 设置不对，常见现象包括：
- 扩展卡只识别一块 SSD。
- 插了转接卡后设备完全不出现。
- 显卡链路宽度从
x16变成x8。 - BIOS 里看不到想要的拆分选项。
- 主板说明书写着支持某种拆分，但只在特定插槽或特定 CPU 下生效。
方式一：Hard Strap
Hard Strap 是硬件方式。主板通过固定引脚、电阻上下拉或线路连接，把 PCIe 拆分方式在硬件层面确定下来。

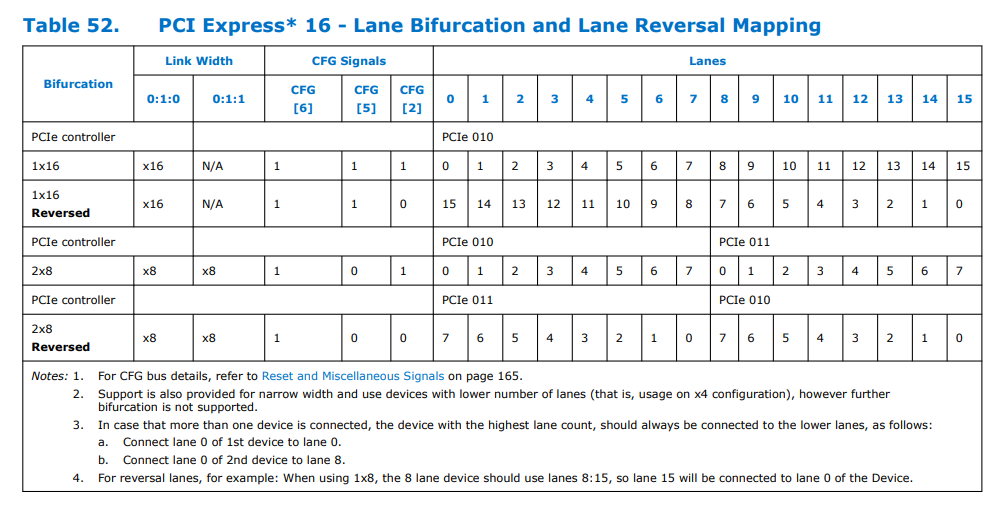

这种方式常见于消费级桌面平台的 CPU 直连 PCIe 通道。例如 CPU 提供一组 x16 Lane，主板厂商可以按产品定位设计成：
| 配置 | 典型用途 |
|---|---|
x16 |
一条主显卡插槽 |
x8+x8 |
两条显卡插槽 |
x8+x4+x4 |
一条显卡插槽加两个 CPU 直连 M.2 |
Hard Strap 的特点是稳定、简单、成本低。主板厂商在设计 PCB 时就确定了通道走向，用户后期通常不能在 BIOS 里自由改。
它的缺点也很明显：灵活性差。一旦主板布线定下来，除非重新设计 PCB，否则不能把一个只做 x16 的插槽变成 x4+x4+x4+x4。所以很多消费级主板即使 CPU 理论上支持拆分，BIOS 里也未必给出相关选项。
对普通用户来说，Hard Strap 最直观的影响是：主板能不能支持 PCIe 拆分，首先看主板设计，不是只看 CPU 参数。
方式二：Soft Strap
Soft Strap 是软件配置方式，但它并不一定等于 BIOS 菜单里的用户选项。很多时候，这类配置写在 BIOS 镜像或平台描述区域中，由主板厂商在出厂前设置好。
芯片组下面的 PCIe Root Port 经常采用类似方式。主板厂商根据实际布线，把某些 Root Port 配成独立 x1，或者组合成 x2、x4。这些设置通常在 BIOS 镜像中固定，刷入后随平台初始化生效。
Soft Strap 的特点是：
- 不需要改 PCB 就能调整部分配置。
- 配置通常在早期初始化阶段生效。
- 修改后一般需要重新刷写 BIOS 或至少重启。
- 用户界面里不一定暴露相关选项。
这也是为什么有些主板的硬件看起来接线类似，但不同 BIOS 版本或不同厂商设置下，PCIe 插槽、M.2 插槽和板载设备的分配方式会有差异。
不过，Soft Strap 仍然不是万能的。它只能在硬件布线允许的范围内调整，不能凭空把没有连接到某个插槽的 Lane 分给它。
方式三：Wait For BIOS
Wait For BIOS 是更灵活的方式。平台在 PCIe Training 之前等待 BIOS 写入相关寄存器，由 BIOS 决定某组 Lane 最终拆成什么宽度。
这种方式常见于可扩展性更强的平台，例如工作站、服务器或部分 Xeon 平台。因为这些平台提供的 Lane 数量更多，插槽组合也更复杂，如果全部靠硬件固定，会大幅降低主板适配能力。
Wait For BIOS 的优势是灵活：
- BIOS 可以提供
x16、x8+x8、x8+x4+x4、x4+x4+x4+x4等选项。 - 同一张主板可以适配不同扩展卡。
- 更适合多 NVMe 转接卡、PCIe 背板、服务器 Riser 卡等场景。
- 用户可以根据设备数量和带宽需求调整。
它的代价是平台和 BIOS 必须配合。CPU 或芯片组要支持对应拆分，主板布线要符合拆分方式，BIOS 也要把选项做出来。缺少其中任何一环，用户都可能看不到可用的 bifurcation 设置。
常见拆分组合
不同平台支持的组合不一样，但常见拆分方式大致如下：
| 原始链路 | 常见拆分 | 典型用途 |
|---|---|---|
x16 |
x16 |
单显卡 |
x16 |
x8+x8 |
双显卡、显卡加高速扩展卡 |
x16 |
x8+x4+x4 |
显卡加两块 NVMe SSD |
x16 |
x4+x4+x4+x4 |
四盘 NVMe 转接卡 |
x8 |
x4+x4 |
双盘 NVMe、双口高速扩展 |
x4 |
x2+x2 或多个 x1 |
较少见，取决于平台支持 |
在 DIY 场景里，最常见的需求是把一个 x16 插槽拆成 x4+x4+x4+x4，配合四盘 M.2 转接卡使用。这里要特别注意：便宜的无芯片转接卡只是把插槽物理转接成多个 M.2，它本身不会负责拆分 PCIe 通道。
如果主板不支持 x4+x4+x4+x4，这种转接卡通常只能识别第一块 SSD。想在不支持 bifurcation 的主板上使用多盘卡，需要带 PCIe Switch 芯片的扩展卡，但这类卡成本高得多。
bifurcation 和 PCIe Switch 的区别
bifurcation 是把上游已有的 Lane 拆给多个下游端口。它不增加 Lane 数，只改变分配方式。
PCIe Switch 则像一个 PCIe 交换芯片。它可以把一个上游链路连接到多个下游设备，让系统看到更多设备。它也不凭空增加上游带宽，但可以解决“主板不支持通道拆分仍要接多设备”的问题。
两者差异可以这样理解：
| 方案 | 是否需要主板支持 bifurcation | 成本 | 适合场景 |
|---|---|---|---|
| 无芯片 M.2 转接卡 | 需要 | 低 | 主板支持 x4+x4+x4+x4 |
| 带 PCIe Switch 的扩展卡 | 不一定需要 | 高 | 主板不支持拆分但需要多设备 |
所以买多 M.2 扩展卡前，要先看主板 BIOS 是否支持对应拆分。如果只写“支持 PCIe x16 插槽”，并不代表它支持四盘同时识别。
选购和排查建议
如果你想使用 PCIe bifurcation，可以按这个顺序确认：
- 查 CPU 或平台是否支持目标拆分方式。
- 查主板说明书，看目标插槽是否支持
x8+x8、x8+x4+x4或x4+x4+x4+x4。 - 进入 BIOS，确认是否有 PCIe bifurcation、PCIe lane configuration、slot configuration 之类选项。
- 确认扩展卡是无芯片转接卡，还是带 PCIe Switch 的卡。
- 确认设备插满后是否会和 M.2、SATA、板载网卡等共享通道。
- 进系统后用工具查看实际链路宽度和设备枚举情况。
如果扩展卡只能识别一块盘，优先检查 BIOS 拆分选项。如果 BIOS 没有相关设置，大概率不是驱动问题，而是主板没有把这组 Lane 拆给多个设备。
如果设备都能识别，但速度不对，再检查链路 Training。线材、转接卡质量、插槽走线、PCIe 版本和设备兼容性，都可能导致链路从 Gen4 降到 Gen3，甚至降到更低。
小结
PCIe bifurcation 的本质，是在 PCIe 初始化早期决定 Lane 的组织方式。Hard Strap 靠硬件固定，Soft Strap 靠平台配置，Wait For BIOS 则由 BIOS 在训练链路前动态设置。
对普通装机用户来说，最重要的结论有三点：
x16物理插槽不等于一定能拆成多个x4。- 无芯片多 M.2 转接卡必须依赖主板 bifurcation。
- 是否支持拆分，要同时看 CPU、主板布线和 BIOS 选项。
理解这些之后，再看主板规格表里的 x16、x8+x8、x4+x4+x4+x4，就不会只停留在插槽长度上，而能判断它到底能不能满足实际扩展需求。
