Intel ATX 3.0 设计指南里,PCIe 显卡辅助供电接口怎么分

根据 Intel ATX 3.0 Multi Rail Desktop Platform Power Supply Design Guide,整理 PCIe 显卡常见辅助供电接口 2x3、2x4 和 12V-2x6 的定位、功率范围与侧带信号。

Intel 在 ATX Version 3 Multi Rail Desktop Platform Power Supply Design Guide 2.1a 里,把给 PCI Express Add-in Card 用的辅助供电接口分成了三类:

  • PCIe 2x3
  • PCIe 2x4
  • 12V-2x6

这里的 Add-in Card 最常见就是独立显卡。文档也明确写到,这几类接口覆盖的功率范围从 75W 一直到 600W

一、先看结论

如果只想先记住最核心的区别,可以直接这样理解:

  • 2x3 对应大家熟悉的显卡 6Pin,定位 75W
  • 2x4 对应常见的显卡 8Pin,定位 150W,并兼容 2x3
  • 12V-2x6 是新一代高功率显卡接口,最高可到 600W

真正的分界点不只是功率,更在于:

  • 2x3 / 2x4 还是传统辅助供电思路
  • 12V-2x6 已经把高功率输出、插接状态检测和侧带信号通信一起纳入标准

二、PCIe 2x3:老的 6Pin,文档定位 75W

Intel 在这页里把 2x3 Auxiliary Power Connector 定义为给 PCIe 扩展卡提供 75W 辅助供电。

这一组接口的关键信息包括:

  • 设计目标是 75W
  • 最大额定值是 8.0A/pin
  • 线材规格写的是 18 AWG
  • 其中一个 Sense 脚需要接地,让显卡判断这根 2x3 辅助供电线是否已经接入

如果按今天装机时最常见的说法去理解,它基本就是显卡 6Pin 辅助供电接口。

三、PCIe 2x4:8Pin,定位 150W,并兼容 2x3

2x4 Auxiliary Power Connector 对应的是更常见的显卡 8Pin 接口,Intel 给它的目标功率是 150W

这里有两个很重要的设计点:

  • 板端 2x4 插座可以接受 2x4 线头,也可以接受 2x3 线头
  • 显卡通过 SENSE0SENSE1 来识别自己插上的到底是哪一种线

Intel 给出的识别逻辑是:

SENSE1 SENSE0 含义
Ground Ground 插的是 2x4,显卡可从辅助供电口取 150W
Open Ground 插的是 2x3,显卡只能取 75W
Ground Open Reserved
Open Open 没有插辅助供电线

所以板端 8Pin 不是单纯“比 6Pin 多两个脚”,它还承担了功率识别逻辑。

四、12V-2x6:新一代高功率接口,最高 600W

到了 12V-2x6,定位就完全不同了。Intel 直接把它定义为可向 PCIe 扩展卡提供最高 600W12V 供电。

文档里给出的要点包括:

  • 12V-2x6 不兼容 2x32x4
  • 它的主电源触点间距是 3.0 mm
  • 2x32x4 的触点间距更大,是 4.2 mm
  • 这个接口有 12 个大触点负责供电,下面再加 4 个小触点负责侧带信号

从线材规格看,它也比传统接口更严格:

  • 电源与地线使用 16 AWG
  • 12 个主供电脚都必须完整接线,不能缺脚
  • 侧带信号线使用 28 AWG
  • 主供电脚额定值是 9.2A/pin

文档还要求连接器本体带 H++ 标识,用来表示它支持 9.2A/pin 或更高能力。

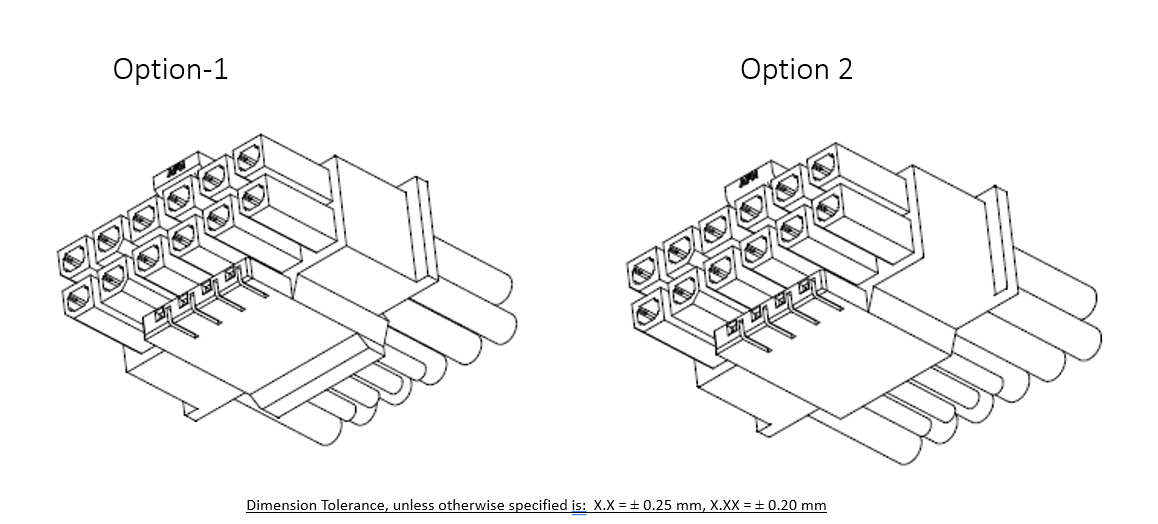

Intel 文档中的 12V-2x6 Cable Plug

上图是 Intel 页面里的 Figure 5-3,对应 12V-2x6 Cable Plug Connector

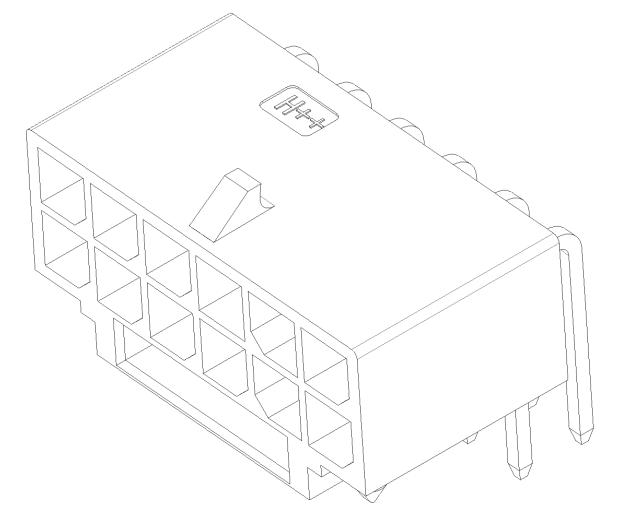

Intel 文档中的 12V-2x6 PCB Header

这张是 Figure 5-5,对应 12V-2x6 PCB Header。结合这两张图就比较容易看出,它已经不是传统 6Pin/8Pin 那套接口形态了。

五、为什么 12V-2x6 和早期 12VHPWR 不一样

Intel 在这份文档里专门写了一段 12V-2x6 vs. 12VHPWR 的说明。

它给出的结论很明确:

  • 早期 12VHPWR 已被弃用
  • PCIe CEM 5.1 改成了 12V-2x6
  • 两者外形大体接近,但新接口加入了多项可靠性改进

核心变化主要有两类。

第一类是机械结构:

  • 主供电脚变长
  • 侧带脚变短

这样做的目的,是让主供电脚先接触、最后断开,而侧带信号要等主供电脚已经插到足够深时才真正接通。

第二类是 SENSE0 / SENSE1 逻辑更新:

  • 150W 档位现在要求 SENSE0SENSE1 被短接
  • 当两根信号都处于 Open-Open 状态时,新规范定义为 0W
  • 也就是说,如果插头没插好,或者根本没插上,合规的显卡不应该从这根线取电

这也是 12V-2x6 被认为比早期 12VHPWR 更保守、更稳妥的原因之一。

六、12V-2x6 的四根侧带信号分别做什么

Intel 在 sideband 信号页里给出了 12V-2x6 的四根信号定义:

  • SENSE0,必需
  • SENSE1,必需
  • CARD_PWR_STABLE,可选
  • CARD_CBL_PRES#,显卡侧必需,电源侧可选

1. SENSE0 / SENSE1

这两个信号负责告诉显卡,这根线和电源当前允许的功率档位是什么。

Intel 给出的功率表如下:

SENSE0 SENSE1 上电初始允许功率 软件配置后的最大持续功率
Ground Ground 375W 600W
Open Ground 225W 450W
Ground Open 150W 300W
Short Short 100W 150W
Open Open 0W 0W

这里最关键的不是背表,而是理解:12V-2x6 不再只是“有电没电”,而是通过侧带信号把不同功率档位明确编码给显卡。

2. CARD_PWR_STABLE

这是一个可选信号,作用很像显卡反馈给电源的 Power Good

Intel 的定义是:

  • 当显卡本地关键电源轨都在正常范围内时,这个信号保持开路高阻
  • 当显卡发现本地关键电源轨超出工作范围时,会主动把它拉低
  • 如果实现这个信号,电源端需要通过 4.7 kOhm 上拉到 +3.3V

简单说,它给电源提供了一个额外的故障感知入口。

3. CARD_CBL_PRES#

这个信号的主作用更偏连接检测:

  • 让电源知道 12V-2x6 线确实接在显卡上,而且插接到位
  • 在模组电源场景下,也能帮助确认电源端那一侧的 12V-2x6 线有没有完全插好

Intel 还特别说明:

  • 显卡端必须实现这个信号的基础逻辑
  • 显卡端要通过 4.7 kOhm 下拉到地
  • 电源端是否监控这个信号是可选的

它不能拿来判断可用功率。可用功率仍然是由 SENSE0 / SENSE1 负责传递。

七、怎么理解这三代接口的关系

如果从装机和识别接口的角度去记,可以把它们简单理解成三代:

  • 2x3:老 6Pin,典型定位 75W
  • 2x4:老 8Pin,典型定位 150W,并兼容 2x3
  • 12V-2x6:新一代高功率接口,最高 600W

再进一步说:

  • 2x3 / 2x4 还是传统辅助供电接口思路
  • 12V-2x6 已经把高功率输出、插接状态和侧带通信一起做进标准
  • 12V-2x6 的重点不只是功率更高,还包括更严格的插接检测和更明确的功率编码

总结

从 Intel 这份 ATX 3.0 设计指南看,PCIe 显卡辅助供电接口已经非常清楚地分成了三个层级:

  • 2x3 对应 75W
  • 2x4 对应 150W
  • 12V-2x6 面向最高 600W

12V-2x6 和老 12VHPWR 的真正区别,也不只是名字或外观,而是:

  • 主供电脚和侧带脚的机械结构更新
  • SENSE0 / SENSE1 编码规则更新
  • 新增了 Open-Open = 0W 这种更保守的状态
  • 可通过 CARD_PWR_STABLECARD_CBL_PRES# 做更完整的连接与电源状态管理

如果你是在看高功率显卡、电源模组线,或者在查 6Pin / 8Pin / 12V-2x6 到底是什么关系,这份 Intel 官方设计指南本身就已经把框架给得很完整了。
