内存颗粒识别指南:三星、美光、海力士编号怎么读

一篇内存颗粒识别入门:以三星、美光、海力士为例,说明常见打标、编号与判断边界。

买内存、淘颗粒、做超频时,大家经常会问一个问题:这条内存到底是什么颗粒、什么版本(DIE)?

这篇文章把常见判断方法整理成一套可操作流程,重点覆盖三星(Samsung)、美光(Micron/Spectek)和海力士(SK hynix)。

三星颗粒

命名规则

三星命名

2.png 识别内容(三星 DDR4 命名字段):

  • 1. SAMSUNG Memory: K
  • 2. DRAM: 4
  • 3. DRAM Type: A = DDR4 SDRAM (1.2V VDD)
  • 4. Density: 4G=4Gb, 8G=8Gb, AG=16Gb, BG=32Gb
  • 5. Bit Organization: 04=x4, 08=x8, 16=x16
  • 6. # of Internal Banks: 5 = 16 Banks
  • 7. Interface (VDD, VDDQ): W = POD (1.2V, 1.2V)
  • 8. Revision: M/A/B/C/D/E/F/G = 1st~8th Gen
  • 9. Package Type:
    • B = FBGA (Halogen-free & Lead-free, Flip Chip)
    • M = FBGA (Halogen-free & Lead-free, DDP)
    • 2 = FBGA (Halogen-free & Lead-free, 2H TSV)
    • 3 = FBGA (Halogen-free & Lead-free, 2H 3DS)
    • 4 = FBGA (Halogen-free & Lead-free, 4H TSV)
    • 5 = FBGA (Halogen-free & Lead-free, 4H 3DS)
  • 10. Temp & Power:
    • C = Commercial Temp (0°C ~ 85°C) & Normal Power
    • I = Industrial Temp (-40°C ~ 95°C) & Normal Power
  • 11. Speed:
    • PB = DDR4-2133 (1066MHz @ CL=15, tRCD=15, tRP=15)
    • RC = DDR4-2400 (1200MHz @ CL=17, tRCD=17, tRP=17)
    • TD = DDR4-2666 (1333MHz @ CL=19, tRCD=19, tRP=19)
    • RB = DDR4-2133 (1066MHz @ CL=17, tRCD=15, tRP=15)
    • TC = DDR4-2400 (1200MHz @ CL=19, tRCD=17, tRP=17)
    • WD = DDR4-2666 (1333MHz @ CL=22, tRCD=19, tRP=19)
    • VF = DDR4-2933 (1466MHz @ CL=21, tRCD=21, tRP=21)
    • WE = DDR4-3200 (1600MHz @ CL=22, tRCD=22, tRP=22)
    • YF = DDR4-2933 (1466MHz @ CL=24, tRCD=21, tRP=21)
    • AE = DDR4-3200 (1600MHz @ CL=26, tRCD=22, tRP=22)

示例

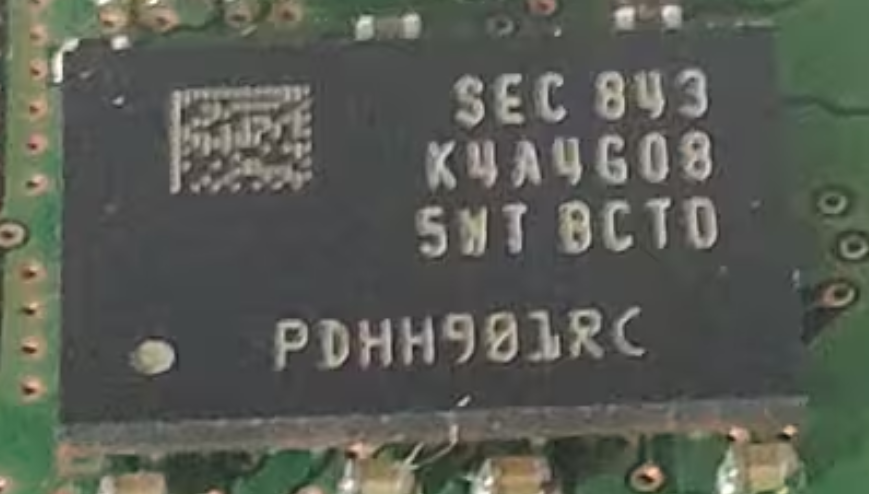

示例

  • 第一行:“SEC 843”重要信息为843代表内存颗粒生产日期
  • 第二行:“K4A4G08”重要信息为4G08代表内存颗粒容量和位宽(AG代表容量为16Gb)
  • 第三行:“5WT BCTD”重要信息为T、TD,T代表颗粒版本我这个就是T-DIE。TD代表内存频率和时序,TD为 2666 C19、RC为2400 C17、PB为2133 C15.
  • 第四行:角标 未知

经验上常见到的三星 DIE 包括 A/B/C/D/E/F/M/S/T 等,但不同容量代际覆盖并不完全一致。实际判断时,建议以“完整打标 + 对照表”联合确认,不要只看单个字母。

美光颗粒

1) 先看丝印

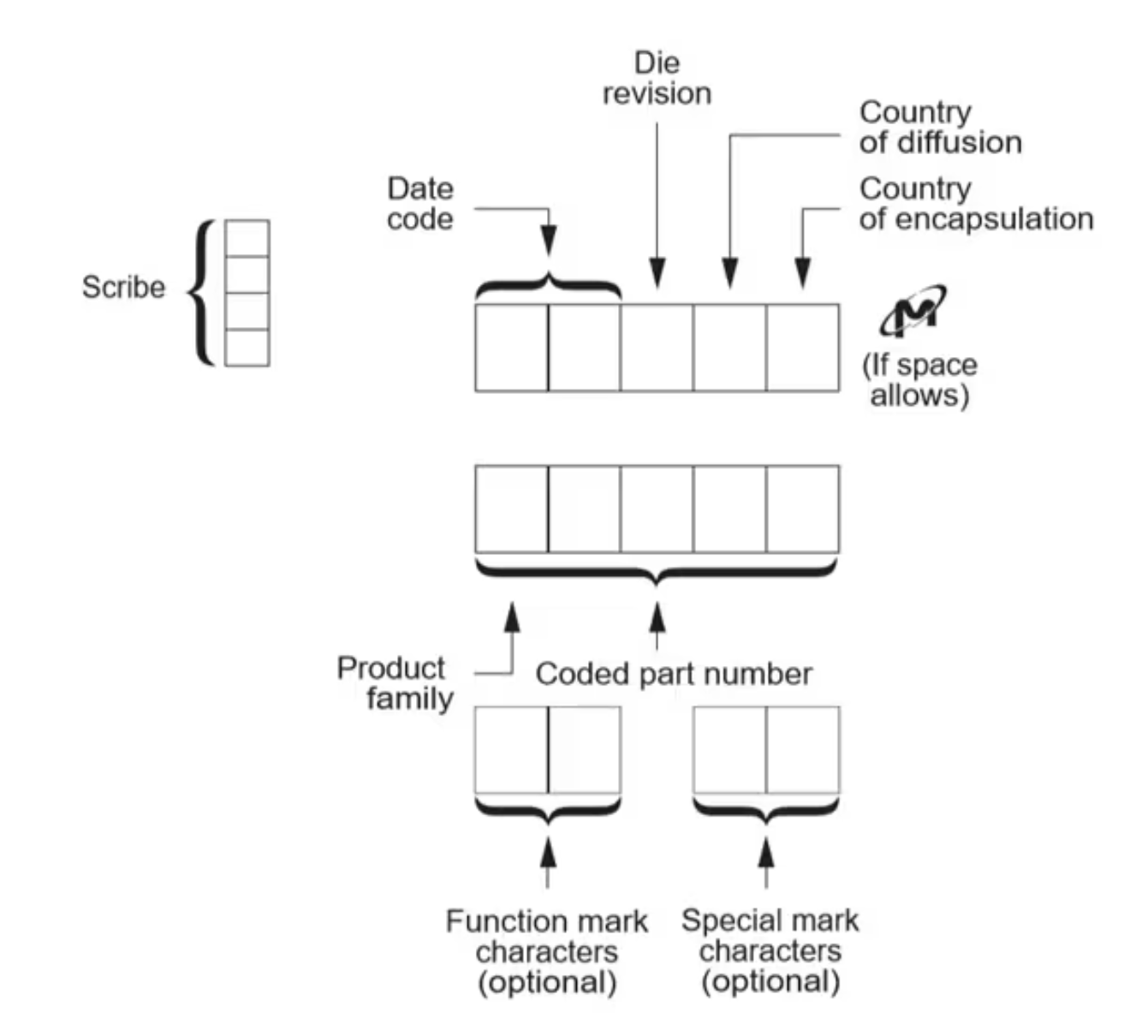

丝印分布

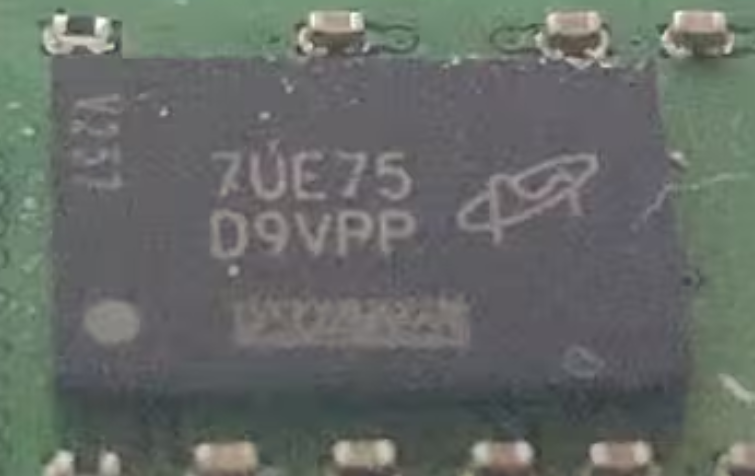

实例

  • 第一行:“7UE75” Date code:7U 代表颗粒生产事件 7代表17年 U代表42周(实际是U在26个英文字母是21位21*2=42), Die revision: E代表颗粒版本为E-DIE, Country of diffusion: 7代表颗粒生产地 7(台湾)
    Country of encapsulation: 5代表颗粒封装地 5(中国大陆)

  • 第二行:“D9VPP”美光的FBGA(Coded part number) 更多的颗粒信息需通过美光查询系统来解码

2) 官方 FBGA 信息查询

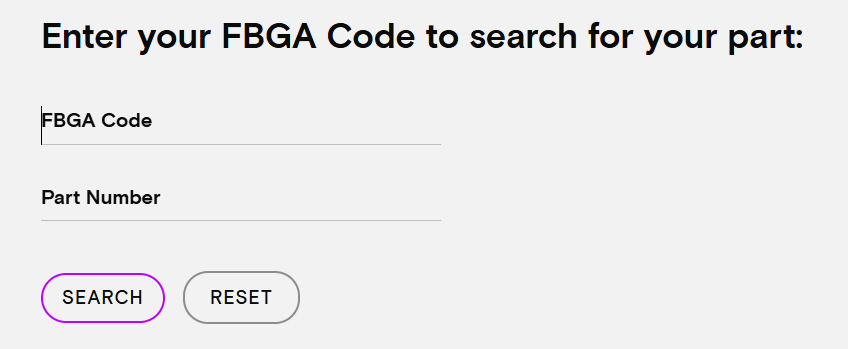

FBGA查询

通过下面的网址使用fbga code查询 part number

3) part number 命名规则

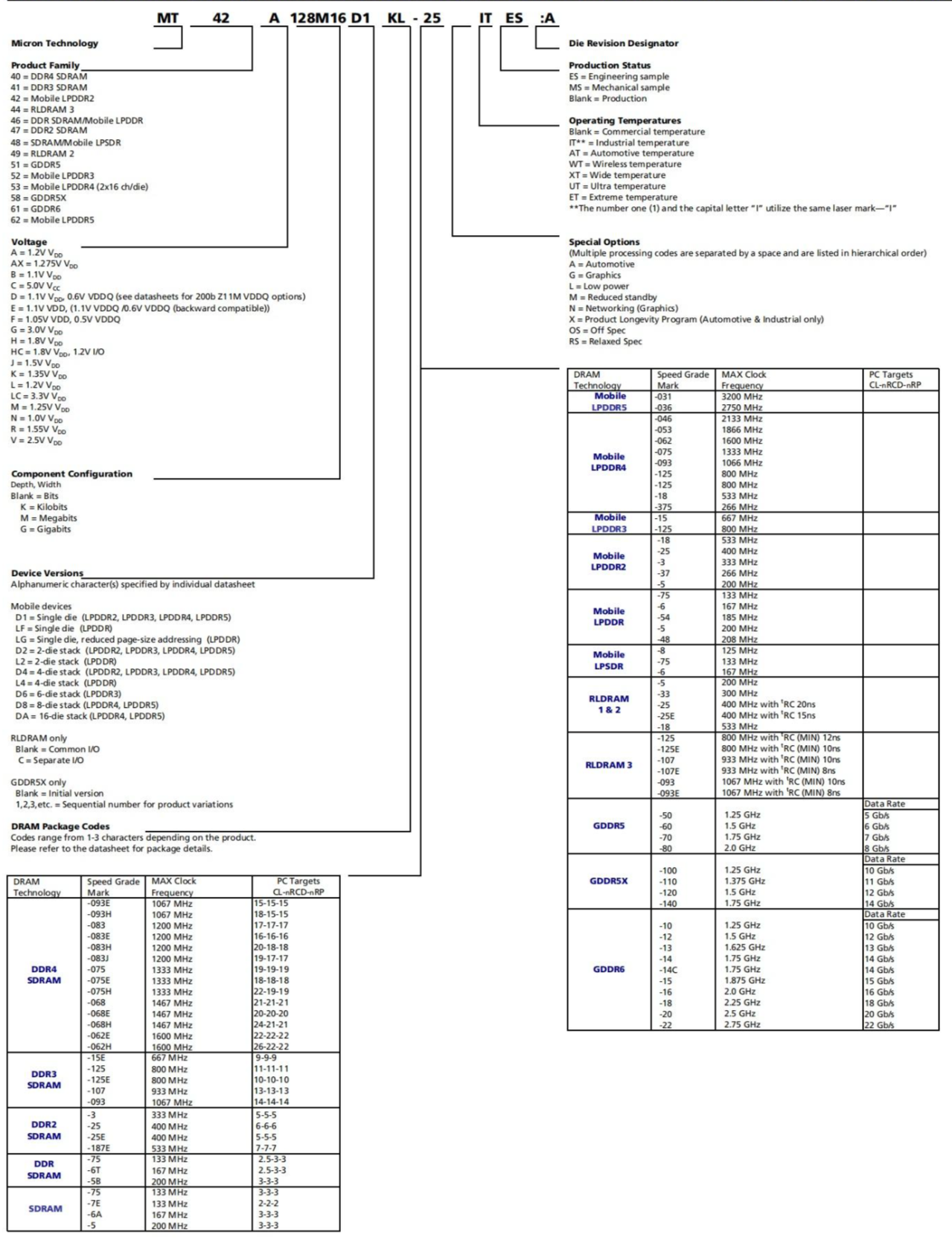

命名规则

  • 实例: FBGA码:D9VPP part number: MT40A1G8SA-075:E

    40代表为DDR4, A为电压, 1G8代表颗粒容量和位宽 1G8是8Gb 8bit、 512M16是8Gb 16bit, 075代表频率和时序 075为2666 C19、 083为2400 C17、 093E为2133 C15, E颗粒版本E-DIE

Spectek(大S)(美光白片体系)

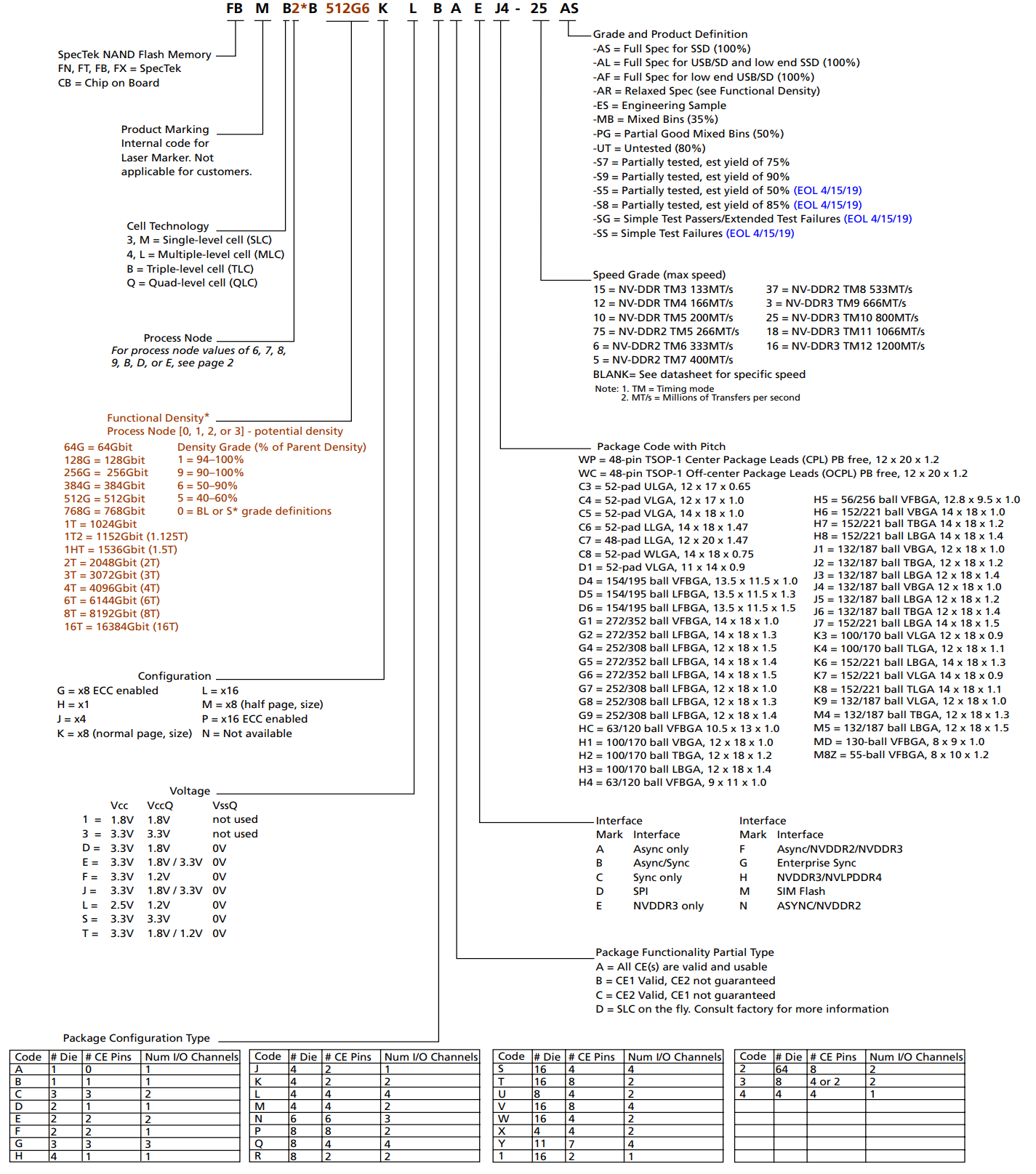

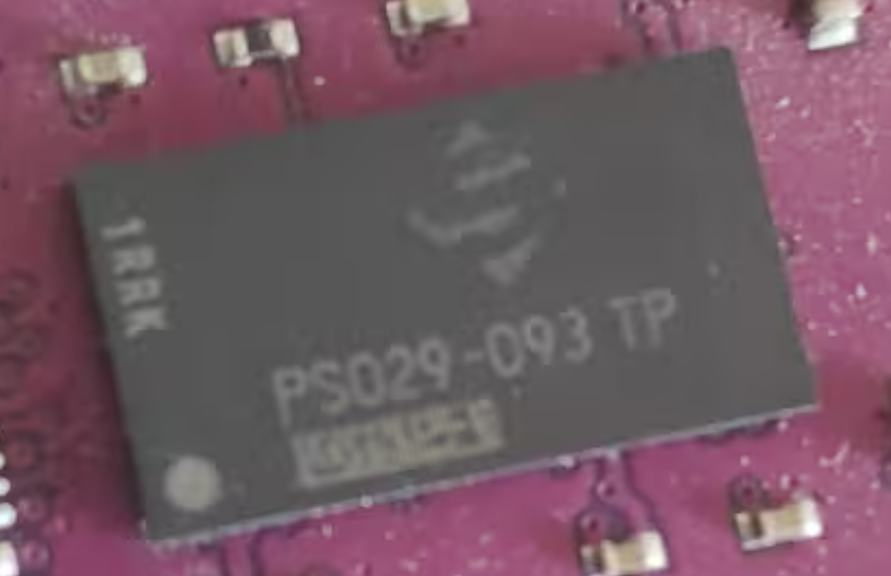

Spectek

Spectek

  • 原文档地址http://am.adianshi.com:6805/%E5%BC%80%E5%8D%A1%E8%BD%AF%E4%BB%B6/%E6%96%87%E6%A1%A3/spectek_flash.pdf

海力士颗粒

命名规则

海力士

  • 1. SK hynix MEMORY

  • 2. PRODUCT FAMILY: 5 = DRAM

  • 3. PRODUCT MODE: A = DDR4 SDRAM

  • 4. POWER SUPPLY: N = VDD & VDDQ = 1.2V

  • 5-6. DENSITY & REFRESH:

    • 1G=1Gb,
    • 2G=2Gb,
    • 4G=4Gb,
    • 8G=8Gb,
    • AG=16Gb,
    • BG=32Gb
  • 7. ORGANIZATION: 4=x4, 8=x8, 6=x16

  • 8. DIE TYPE: N=Non-TSV, T=TSV

  • 9. DIE GENERATION: M/A/B/C/D/E/F/G = 1st~8th

  • 10. PACKAGE TYPE: F=FBGA SDP, J=Flipchip SDP, M=FBGA DDP, P=Flipchip Planar DDP, 2=TSV 2 high stack, 4=TSV 4 high stack

  • 11. PACKAGE MATERIAL: R = Lead Free & Halogen Free (ROHS compliant)

  • 12-13. SPEED (tCL-tRCD-tRP):

    • TF=DDR4-2133 15-15-15,
    • UH=DDR4-2400 17-17-17,
    • UL=DDR4-2400 20-18-18,
    • VK=DDR4-2666 19-19-19,
    • VN=DDR4-2666 22-19-19,
    • WM=DDR4-2933 21-21-21,
    • XN=DDR4-3200 22-22-22
  • 14. OPERATING TEMPERATURE & POWER CONSUMPTION:

    • C = Commercial Temp (0°C ~ 85°C) & Normal Power
    • R = Commercial Temp (0°C ~ 85°C) & Reduced IDD6

示例

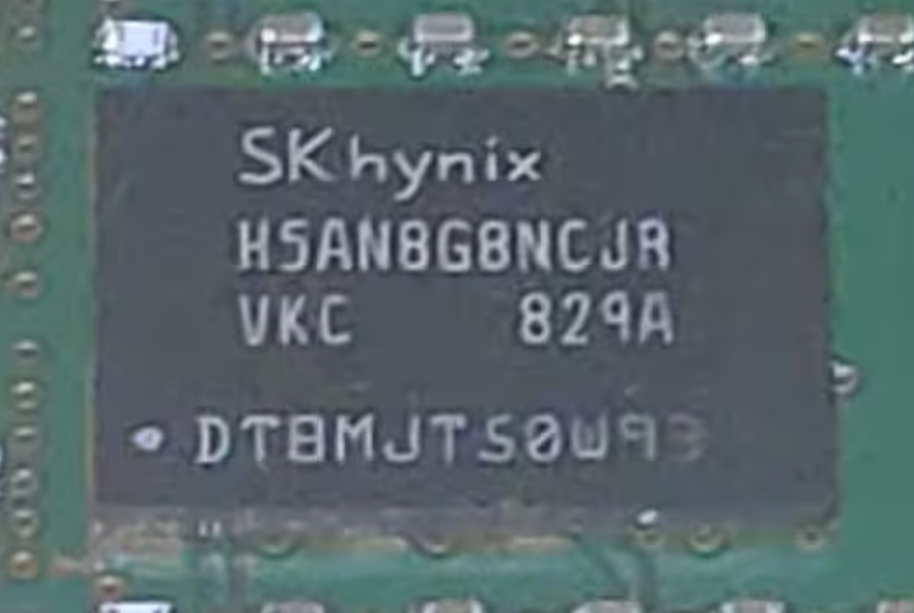

海力士

  • 第二行编号: -“H5AN8G8NCJR”重要信息8G8代表颗粒容量8Gb和位宽8bit,C代表颗粒版本C-DIE
  • 第三行编号: -”VKC 829A”重要信息VK代表频率和时序。829代表生产日期。
