接口定义

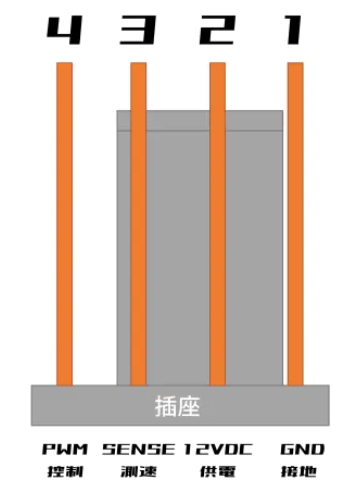

- 插座
风扇插座, 2510错位3+1P 4P风扇散热针座
4针，3针风扇均可插到这个插座上

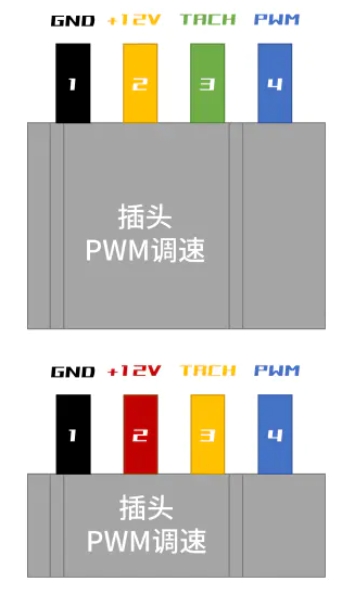

- 4针风扇插座

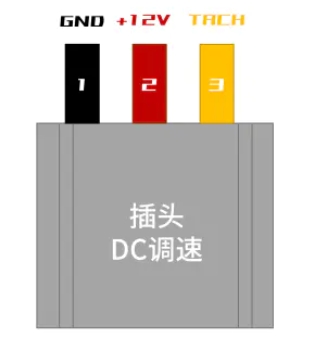

- 3针风扇插座
测速
TACH, FG转速信号 通过这个针脚测速
散热风扇的FG信号是连续方波信号，反映风扇实时转速.
一般无刷电机是4个磁级对数，FG信号的方波与磁级对有关。4个磁极对风扇，2个周期表示转了一圈，也可以理解为当计数器检测到2个高电平时，风扇转一圈，6个磁级对数，即为检测到3个周期表示风扇转一圈，即3个高电平。
风扇转速单位一般是转数/每分钟, 所以对于4个磁极对风扇, 转速=FG频率30, 对于6个磁极对风扇, 转速=FG频率20
DC调速
通过调整风扇供电的电压实现调速
PWM调速

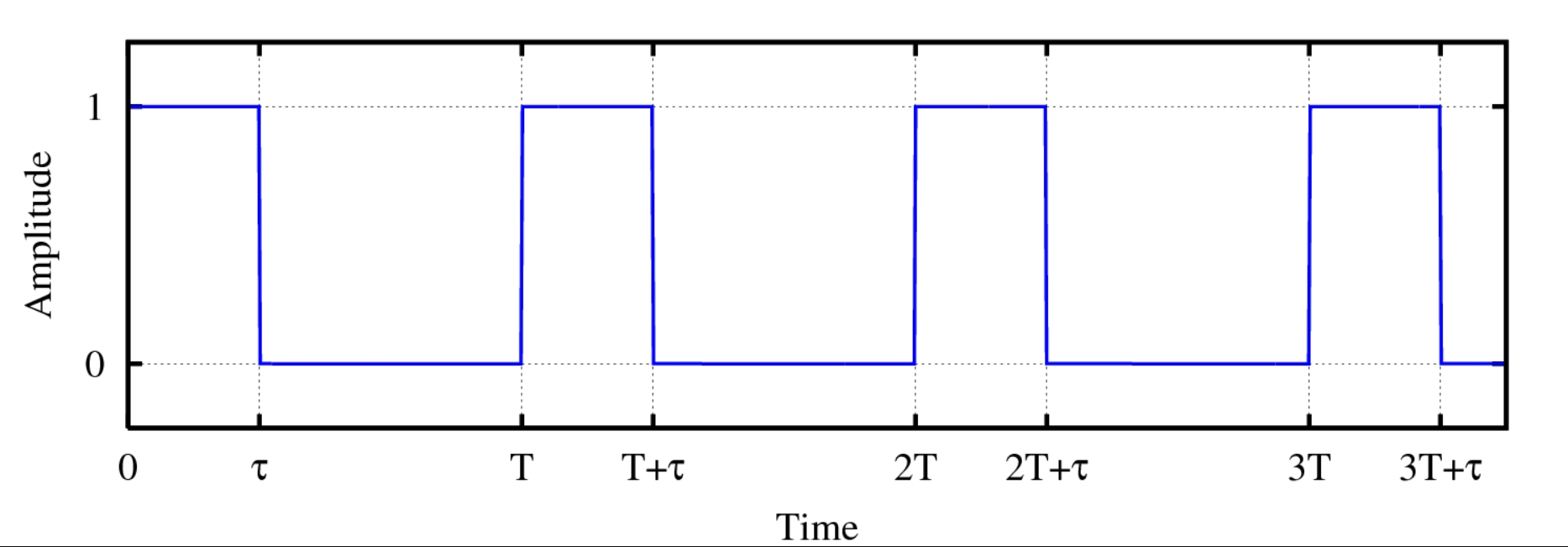

PWM信号占空比
占空比D定义为脉冲持续时间（τ）与方波周期（T）的比值。
PWM调速通过改变PWM引脚信号的占空比（Duty Cycle），即脉冲信号高电平的时间占整个周期的比例，来控制风扇的转速。例如：
100% 占空比 → 风扇全速运转
50% 占空比 → 风扇半速运行
0% 占空比 → 风扇停止
PWM信号频率
PWM调速频率指的是PWM信号的开关频率，即单位时间内脉冲信号切换的次数，通常以赫兹（Hz）表示。例如，PWM调速频率为20kHz，表示PWM信号每秒钟切换20000次。
常见的PWM风扇调速频率范围：
低频：1kHz~5kHz（部分旧款风扇使用）
标准频率：20kHz~30kHz（大部分高性能风扇使用）
高频：>30kHz（部分静音风扇或特殊用途风扇）
PWM信号幅值
PWM的幅值是指高电平和低电平之间的电压差异。一般来说，常见的PWM幅值为3.3伏特（V）或5伏特（V），但具体要求取决于风扇的规格和设计。在选择宽值时，需要确保PWM信号能够被风扇正确理解和响应。可以参考风扇的规格书或制作制造商提供的技术资料，了解了使用风扇的PWM幅值要求。
